Всякое оборудование, в котором важна температура — от витрины с пирожными до цехового котла — держится на трех вещах: мерах контроля, умных решениях и корректной замене деталей. В этой статье я разберу, чем на самом деле отличаются термостаты, датчики температуры и контроллеры, как подобрать взаимозаменяемые элементы и как заменить их аккуратно, чтобы не оставить после себя «колхозного» ремонта.
Почему это важно: плохой выбор и «колхоз» бьют по бизнесу
Неправильная замена может привести к росту расходов, порче продуктов и отказам оборудования в самый неподходящий момент. Особенно это заметно в общепите и на предприятиях с высокой интенсивностью работы.
Замена «на глаз» или установка дешевого компонента без учёта параметров часто приводит к укорачиванию срока службы и необходимости повторного ремонта. Лучше один раз сделать правильно, чем дважды платить за исправление последствий.
Коротко о ролях: что делает каждый компонент
Термостат — простое устройство, контролирующее включение и выключение нагрева или охлаждения при достижении заданной температуры. Это может быть механический или электронный прибор.
Датчик температуры — это «глаз» системы. Он измеряет температуру и передаёт сигнал далее. Существуют терморезисторы, термопары и цифровые датчики с разными точностью и диапазонами.
Контроллер — мозг. Он принимает сигнал датчика, обрабатывает его по алгоритму и отдаёт команды исполнительным устройствам: компрессору, ТЭНу, вентиляторам или клапанам.
Термостат — когда достаточно простого механизма
Механические термостаты удобны там, где требуются простые гистерезисы и надёжность без сложных настроек. Их легко понять и заменить.
Электронные термостаты дают более точный контроль и меньшую погрешность. Они подходят в витринах, холодильных шкафах, где важна стабильность в пределах долей градуса.

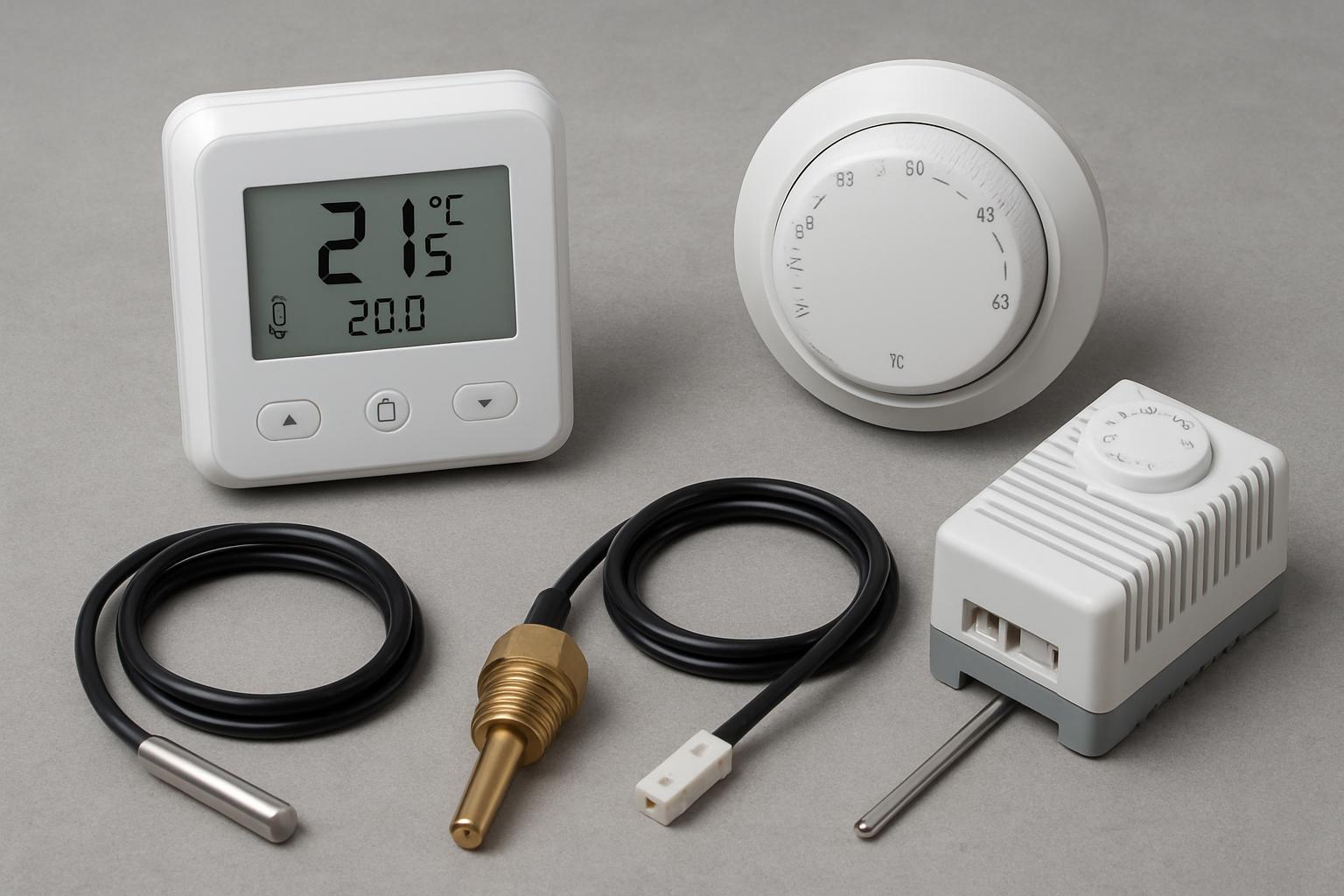

Датчики температуры — виды и что учитывать
Основные типы датчиков: терморезисторы (PT100, NTC), термопары (K, J и др.) и цифровые датчики (DS18B20 и аналогичные). У каждого типа свои преимущества.
Термопары хороши на больших диапазонах температур и быстром отклике. PT100 — для точных измерений в умеренных диапазонах. Цифровые датчики удобны для простоты подключения и интеграции.
Контроллеры — от простого гистерезиса до PID
Простейший контроллер выдаёт управляющий сигнал «вкл/выкл» на основе уставки и гистерезиса. Для многих задач этого достаточно.
PID-контроллеры рассчитаны на плавный и точный контроль, уменьшают колебания температуры и подходят там, где важна стабильность процесса.

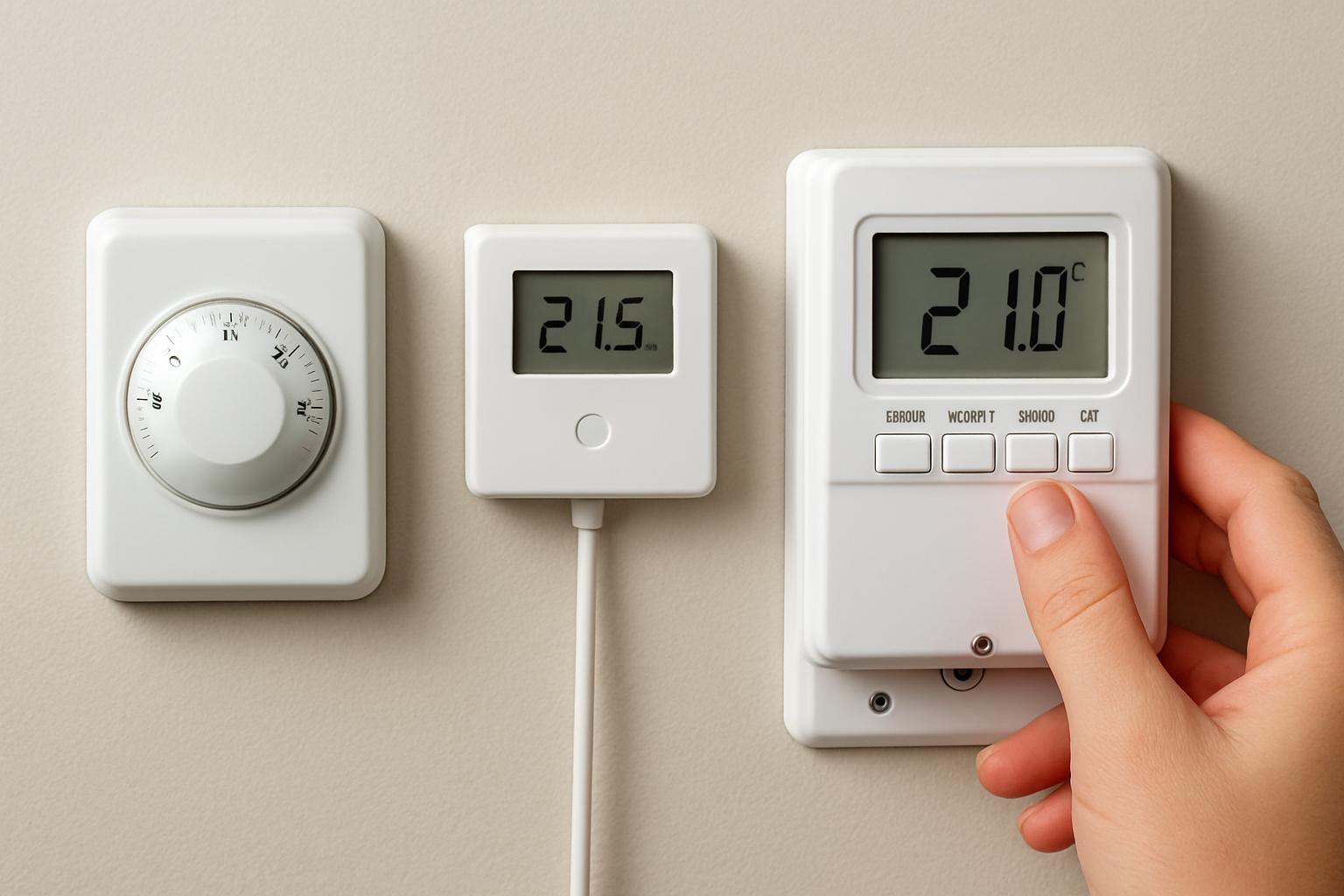

Как отличить на практике: признаки и тесты
Если в устройстве есть только поворотная ручка с двумя контактами и щелчком — это термостат. Он не измеряет, а просто замыкает цепь при достижении порога.
Датчик обычно вызывает видимый кабель или тонкий проводник, и он не имеет интерфейса управления. Проверяют его мультиметром на сопротивление или напряжение.
Контроллер занимает больше места, имеет экран или набор кнопок, выводы для исполнительных устройств и часто интерфейс связи. К нему подведены датчики и контакты питания.
Простые тесты на рабочем месте
Для датчика: измерьте сопротивление при разных температурах. Для PT100 при 0°C около 100 Ом. Для NTC сопротивление уменьшается с ростом температуры.
Для термостата: наблюдайте за контактом на холоде и при нагревании. Он должен размыкаться или замыкаться на пороге.
Для контроллера: проверьте реакцию на изменение показаний датчика и на команды управления. Важно тестировать с реальной нагрузкой через защитный предохранитель.
Критерии выбора при замене
Первое и главное — совместимость по электрическим параметрам: напряжение питания, допустимая нагрузка, тип выходного сигнала. Несоответствие — прямой путь к поломке.
Дальше — точность и диапазон измерения датчика. Нельзя поставить датчик с существенно другой характеристикой и ожидать прежней работы системы.
Третий момент — конструктив: длина капилляра, место установки, монтажный интерфейс. Порой внешняя несовместимость приводит к некорректным показаниям.

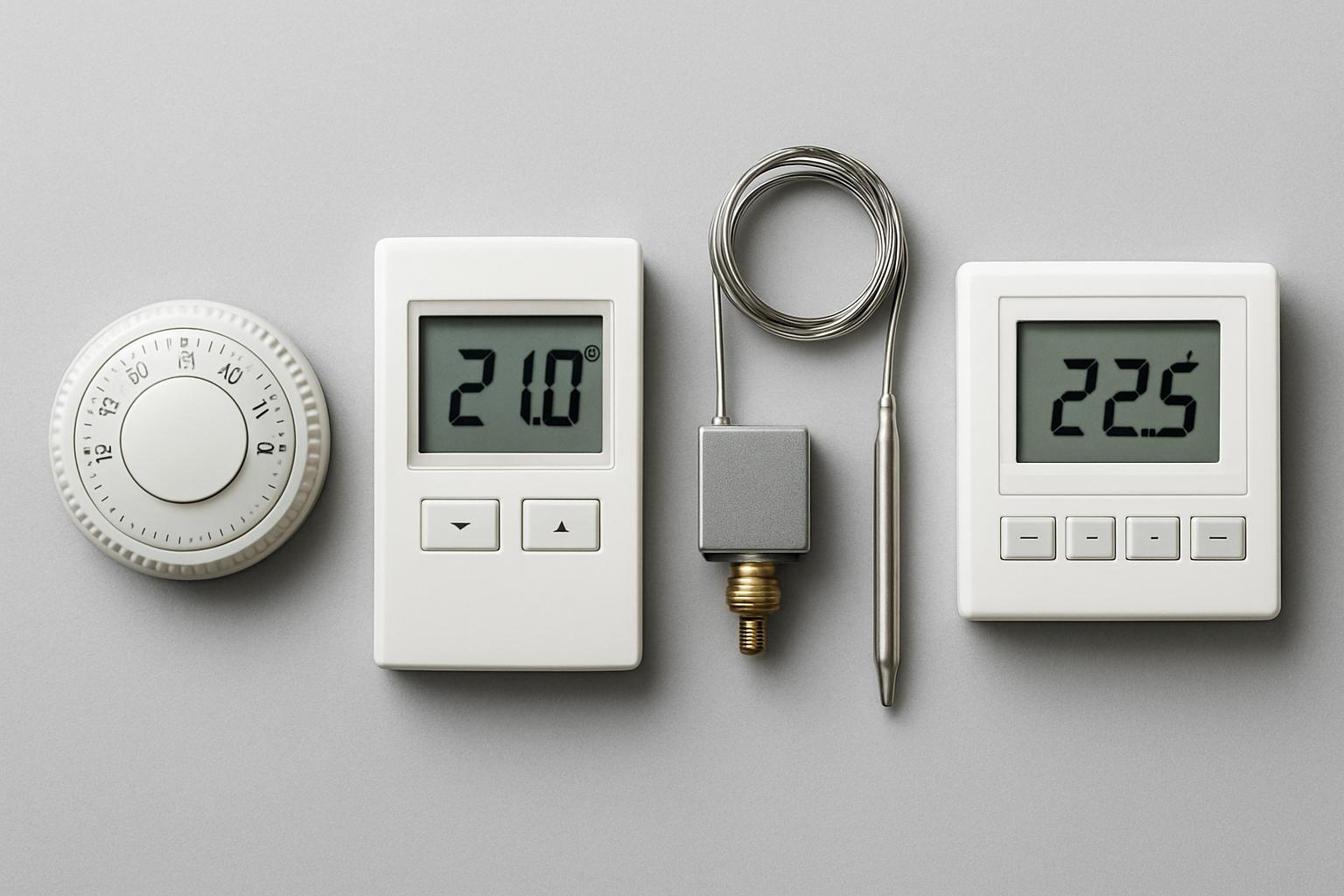

Технические параметры, на которые стоит смотреть
Для датчиков: диапазон температур, погрешность, материал, время отклика и тип выхода. Для контроллеров: тип управления, число входов, наличие ПИД, интерфейсы связи.
Для термостатов: уставка, гистерезис, тип контактов и механическая прочность. Запишите параметры старой детали перед поиском замены.
Покупка запчастей: где искать и на что обратить внимание
Покупая детали для коммерческого оборудования, ищите поставщиков, работающих с индустрией питания. Часто они предлагают гарантии и совместимые запасные части.
Фраза, которую вы должны запомнить при заказе: запчасти для холодильного и теплового оборудования для общепита и столовых. Она помогает быстрее найти каталоги и фильтры у поставщиков.
Не экономьте на элементах, отвечающих за безопасность и точность. В таких случаях дешевле потратить немного больше и избежать сбоев, которые дорого обойдутся в работе заведения.
Как читать каталоги и спецификации
Ищите таблицы с параметрами: диапазон температур, точность, время отклика, тип вывода. Сверяйте модели по клеммам и механике крепления.
Поставщики часто указывают совместимость с моделями оборудования. Если такого нет, попросите у них технический лист и схему подключения.
Практическая инструкция по замене без «колхоза»
Ниже — пошаговый алгоритм замены, который подойдёт большинству случаев. Каждый шаг важен. Не пропускайте проверку после установки.
Инструменты и подготовка
Соберите мультиметр, набор отверток, пассатижи, термоусадочные трубки, клеммники и набор предохранителей. Для электронных контроллеров пригодятся кабели и средства маркировки.
Сделайте фотографию заводской схемы и расположения проводки. Это сэкономит время и исключит ошибки при обратной сборке.
Пошаговая замена
- Отключите питание и зафиксируйте щиток, чтобы никто не включил питание случайно.
- Документируйте старые соединения: подпишите провода или сделайте фотографии.
- Осторожно демонтируйте старый датчик/термостат/контроллер, сохранив крепеж и уплотнения, если они пригодны.
- Сравните новые детали с заменяемыми по размерам, контактам и электрическим параметрам.
- Подготовьте провода: зачистите, при необходимости обожмите или используйте клеммники. Избегайте временных скруток.
- Установите новую деталь, соблюдая полярность и сигналы. Затяните крепления с рекомендованным моментом, если он указан.
- Поставьте предохранитель и подключите питание. Наблюдайте за первыми циклами работы и замерами.
- Проведите функциональное тестирование: симулируйте рабочие режимы и убедитесь, что оборудование реагирует корректно.
Особенности монтажа датчиков
Датчик должен контактировать с контролируемой средой. В холодильных камерах его ставят в зоне с характерной температурой, а не рядом с дверью.
Для жидкостей и труб используйте гильзы и термопасту там, где это предусмотрено. Неплотный контакт сильно увеличивает погрешность и время отклика.
Калибровка и проверка после установки
Калибровка — не всегда требование, но часто необходима. Особенно при замене датчика на другой тип или при высоких требованиях к точности.
Простейший метод — сравнить показания с эталоном при двух температурах. Если расхождение велико, настройте смещение в контроллере или выберите другой датчик.
Инструменты для калибровки
Потребуются точный термометр-эталон или калибратор. Для производственных линий иногда используют сухие блоки и криостаты.
Запишите результаты и при необходимости внесите изменения в параметры контроллера. Это уменьшит число жалоб и брака в продуктах.
Типичные ошибки и как их избежать
Ошибка 1: замена NTC на PT100 без корректировки схемы. Это приводит к неверным измерениям, потому что у них разные характеристики.
Ошибка 2: прямая скрутка проводов в электрическом щитке. Скрутки ослабнут, появится контактное сопротивление и нестабильность работы.
Ошибка 3: установка датчика в зоне, далёкой от реального процесса. Тогда температура будет сильно отличаться от нужной.
Как поступать при сомнениях
Если не уверены в совместимости — возьмите образец датчика и покажите его электрику или инженеру поставщика. Лучше потратить время на проверку, чем устранять последствия.
Всегда держите под рукой список совместимых запчастей. Для заведений общепита он ускоряет ремонт и снижает риск ошибок. В каталогах ищите разделы запчасти для холодильного и теплового оборудования для общепита и столовых.
Короткая таблица: сравнение типов датчиков
| Тип | Диапазон, °C | Точность | Применение |
|---|---|---|---|
| NTC (терморезистор) | -50…+150 | ±0.1–±0.5°C (в зависимости от модели) | Холодильные шкафы, бытовые приборы |
| PT100 | -200…+850 | ±0.1°C при правильной калибровке | Промышленные процессы, лаборатории |
| Термопара (тип K) | -200…+1260 | ±1°C и более | Высокотемпературные зоны, печи |
| Цифровой (DS18B20) | -55…+125 | ±0.5°C | Интеграция в системы сбора данных |
Когда отказаться от замены и вызвать специалиста
Если помимо датчика или термостата есть подозрение на проблемы с компрессором, нагревателями или электроникой контроллера, лучше пригласить специалиста. Он проверит цепи и сделает правильный диагноз.
Также стоит обратиться за помощью при отсутствии схемы или при сложных контроллерах с сетевой интеграцией. Неправильное подключение может повредить плату управления.
Личный опыт: реальный случай из практики
Однажды я помогал ресторану, где в холодильной комнате стоял нерабочий термостат. Механик предложил временно соединить провода на прямую, чтобы запустить систему.
Я настоял на правильной замене с подбором совместимого электронного термостата и нового датчика NTC. Это стоило немного дороже, но спустя месяц удалось избежать порчи продуктов и постоянных сбоев.
Опыт показывает: временные решения работают недолго. Лучше выделить время и деньги на правильную замену сразу.
Профилактика и рекомендации по запасным частям
Держите набор базовых запасных частей: один-два датчика широкого применения, стандартный термостат и набор предохранителей. Это ускорит ремонт и снизит простой оборудования.
Список лучше формировать по фактическим потребностям. Часто заказывают запчасти для холодильного и теплового оборудования для общепита и столовых, и такие поставки выгоднее по цене и срокам.
План обслуживания
Проводите визуальные осмотры раз в месяц, измеряйте параметры датчиков и проверяйте состояние клеммников. Меняйте детали по плану, а не по факту поломки.
Такой подход продлевает ресурс техники и снижает риск аварий в часы пик.
Советы по экономии без потери качества
Сравнивайте не только цену, но и срок службы и гарантии. Иногда более дорогой датчик служит намного дольше и в итоге выгоднее.
Покупайте у проверенных поставщиков и держите контакты сервисных компаний. Они часто дают скидки на регулярные поставки запчастей.
Часто задаваемые проблемы и быстрые решения
Проблема: контроллер не видит датчик. Часто виной бывает плохой контакт или обрыв кабеля. Проверяйте целостность проводки и зажимы.
Проблема: сильные перепады температуры. Причина может быть в неверно настроенном гистерезисе или сломанном исполнительном устройстве. Проверьте параметры контроллера.
Заключительные практические советы по замене
Всегда сверяйте технические паспорта старой и новой детали. Момент, когда вы прочитаете параметры и сравните их, сэкономит часы работы и множество проблем.
Документируйте замену: отметьте дату, модель заменённой детали и результаты калибровки. Это пригодится в будущем при анализе отказов.
Планируйте замену вне рабочей нагрузки, если это возможно. Испытайте систему в безопасном режиме и только потом возвращайте её в эксплуатацию.
Последние мысли перед полным вводом в эксплуатацию
Лучший подход к замене — системный. Сопоставляйте электрические, механические и метрологические параметры, не экономьте на монтаже и тестировании.
Если вы ищете детали или сервис, используйте формулировки наподобие запчасти для холодильного и теплового оборудования для общепита и столовых, чтобы быстро найти профессиональные предложения.
Делайте всё спокойно и методично. Тогда оборудование будет работать дольше, а вы избежите колхозных решений и повторных затрат.
